SLM1500系列

分類： 龍門系統 > 機械龍門系統

產品特點

特点：交流无刷双驱龙门系统更优化的设计，更合理的结构双驱轴和横梁轴行程尺寸可根据客户需求定制最大速度超过2m/s，最大加速度大于2g 可根据客户需求配置不同行程和负载的Z轴及旋转轴客户灵活选择龙门系统，相机，气管，激光器和传感器等设备线缆管理双驱轴可选标准平台或者大理石定制方案

產品咨詢

SLM1500-500-500是笛卡尔双驱龙门系统，它采用交流无刷直线电机驱动，配置非接触式光栅尺，具备非常优秀的动态性能和定位精度。SLM1500-500-500选用高精度光栅位置反馈，全行程重复性小于±0.5μm，定位精度小于±1.5μm，双驱轴可以采用标准机械平台组装或者将电机、光栅尺、导轨直接安装在大理石上，横梁轴和双驱轴的行程可以根据客户需求灵活定制。

SLM1500-500-500采用杰出的工业化设计，有较强的驱动能力，空载最大速度超过2m/s，加速度大于2g。配置线性放大器，带隔振实验室环境下，SLM1500-500-500龙门系统的横梁轴和双驱轴在位稳定性小于50nm。主要应用在微系统制造，支架切割，燃料电池制造，贴片机，自动化组装和视觉观测等要求高精度和高效率工业项目中。

该龙门双驱系统一般与高精度Z轴或者Z轴加旋转轴配合工作，根据客户应用要求，地心科技提供线缆管理选项，可以把电机线缆和客户的相机，传感器，光纤激光器线缆以及气管等综合布局管理，使整个系统排布简洁、科学、合理。

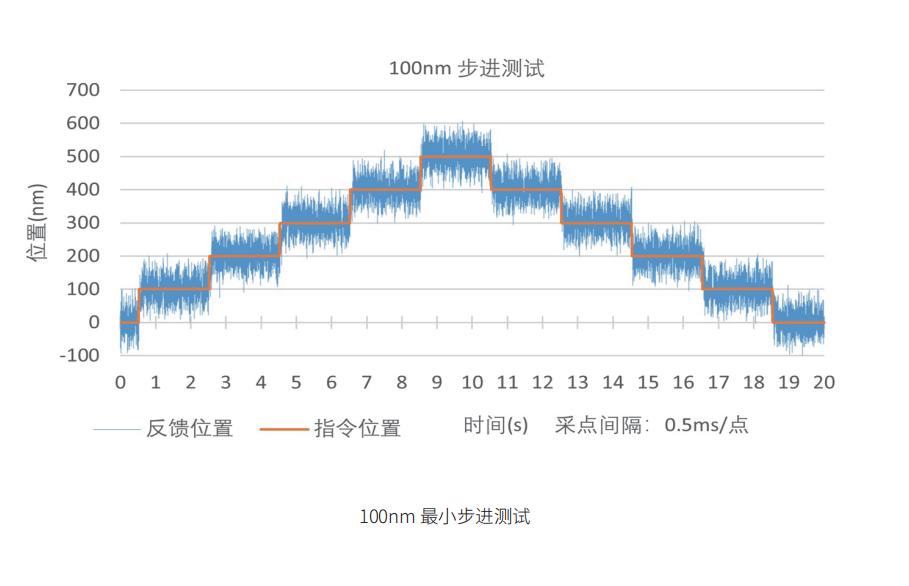

SLM1500系列双驱龙门最小步进和动态性能测试

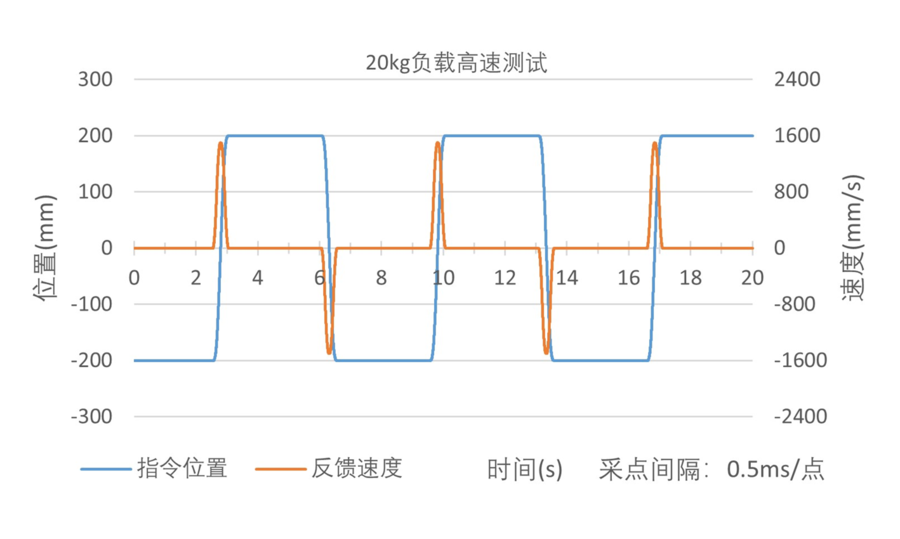

20kg负载，1500mm/s, 2g加速度往返运动测试

平台型号\Model		SLM1500-300-300	SLM1500-400-400	SLM1500-500-500
有效行程\Travel		300 mm* 300 mm	400 mm* 400 mm	500 mm* 500 mm
绝对定位精度\Accuracy		±1.25 μm	±1.25 μm	±1.5 μm
双向重复性\Repeatability		±0.5 μm	±0.5 μm	±0.5 μm
电子分辨率\ Electronic resolution（1）		1 nm	1 nm	1 nm
最小步进\Minimal Incremental Step （1）		100 nm
在位稳定性\In Position Stability （1）		50 nm
正交性\ Orthogonality		6 arc sec	6 arc sec	6 arc sec
持续推力	横梁轴	112.1 N
	双驱轴	205.6 N*2
峰值推力	横梁轴	651.5 N
	双驱轴	1228.8 N*2
最大速度\Maximum Speed（2）		2 m/s
最大加速度\Maximum Acceleration （2）		2 g
最大负载\Load Capacity		15 kg
平台材质\Material		铝
平均无故障时间\MTBF		27,000 Hours
