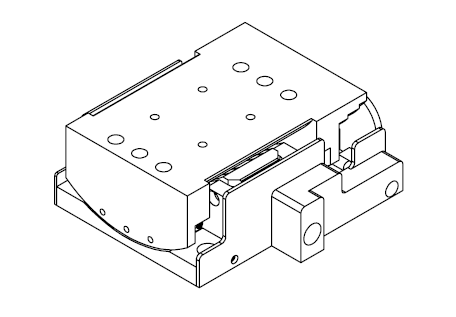

ART130-20G系列
分類： 旋轉平台 > 機械直驅旋轉平台
產品特點
‧ 無刷無齒槽伺服線性馬達，零摩擦零背隙
‧ 高精度圓光柵位置回饋（解析度0.1弧秒）
‧ 高速度(150°/s)
‧ 定位穩定性優良（小於±0.5弧秒）
‧ 緊湊的結構設計（本體重量小於1.5kg）
‧ 旋轉半徑50mm和90mm可選
ART130-20G系列是高精度的直驅偏擺台，採用旋轉線性馬達直驅控制，選用精密交叉滾珠導軌，具備非常優秀的動態效能和定位精度，空載截止頻率最大可達100Hz以上。ART130-20G系列偏擺台採用傑出的工業化設計，外觀精緻小巧，旋轉半徑有50mm和90mm可選。它是ART130系列的重要補充，ART130-20G系列偏擺台可以單軸使用，也可以兩個ART130-20G系列疊加組成雙軸擺台，針對複雜的多軸耦合或者封裝，可以由ART130系列的XYZ直線平台、RSML100高精密轉台和兩軸ART130-20G組成X-Y-Z-Tx-Ty-Tz 6軸串聯繫統，實現全方位的高精密位移和角度調整，為客戶應用提供完整的6自由度解決方案。
ART130-20G系列偏擺台結構精緻緊湊，但是有較強的驅動能力，空載最大轉速超過150°/s。配置線性放大器，配備隔振實驗室環境下，ART130-20G系列偏擺台的定位穩定性和最小步進量小於0.5弧秒，它主要應用在測量檢測、光纖耦合、生物樣片和精密加工以及精密微組裝等需要弧秒級定位精度的工業領域與科研專案。
|
平台型號 \Model |
ART130-20G-050 |
ART130-20G-090 |
|
旋轉半徑 \Nominal Radius of Rotation |
50mm |
90mm |
|
檯面到旋轉中心高度 \Height from Tabletop to Rotation Point |
19.1 mm |
57.5 mm |
|
轉角精度 \Accuracy1 |
±18 arc sec |
±10 arc sec |
|
重複性 \Bidirectional Repeatability1 |
±4 arc sec |
±2 arc sec |
|
最小步進 \Minimum Incremental Motion1 |
0.1 arc sec |
0.05 arc sec |
|
偏擺誤差 \Tilt Error |
±18 arc sec |
±10 arc sec |
|
最大扭矩 \Maximum Torque (Continuous) |
0.18N.m |
0.54N.m |
|
平台重量 \Load Capacity |
1.0 kg |
1.5 kg |
|
最大軸向負載 \Load Capacity |
1.0 kg |
1.5 kg |
|
最大速度 \Maximum Speed |
150°/s |
150°/s |
|
平台材质\Material |
鋁 |
|
|
平均无故障时间 平均無故障時間 \MTBF |
27,000 Hours |
|
備註：
1. 適配-AS回饋;
2. 預設測試點位置為旋轉重心，單軸指標，多軸系統的效能指標與實際負載和工作點位置有關。

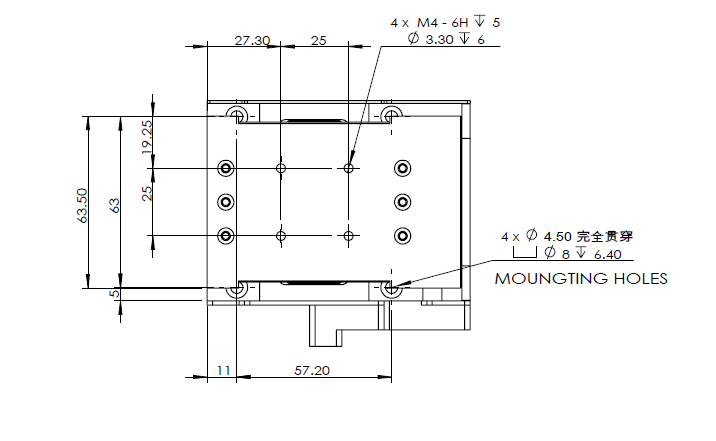

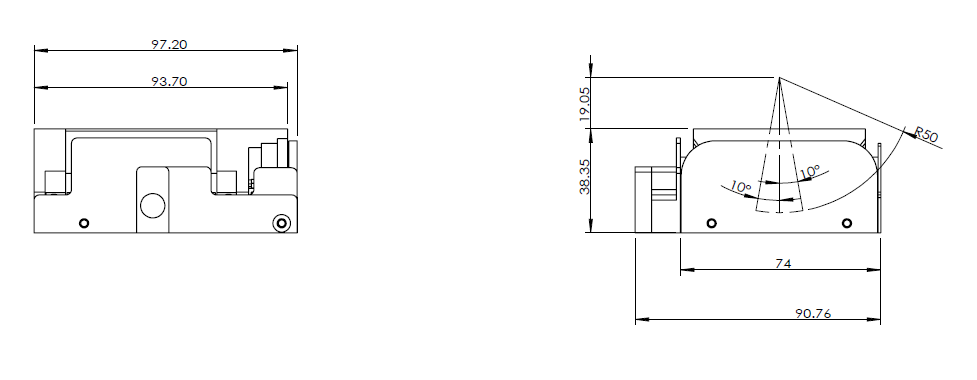

ART130-20G-050

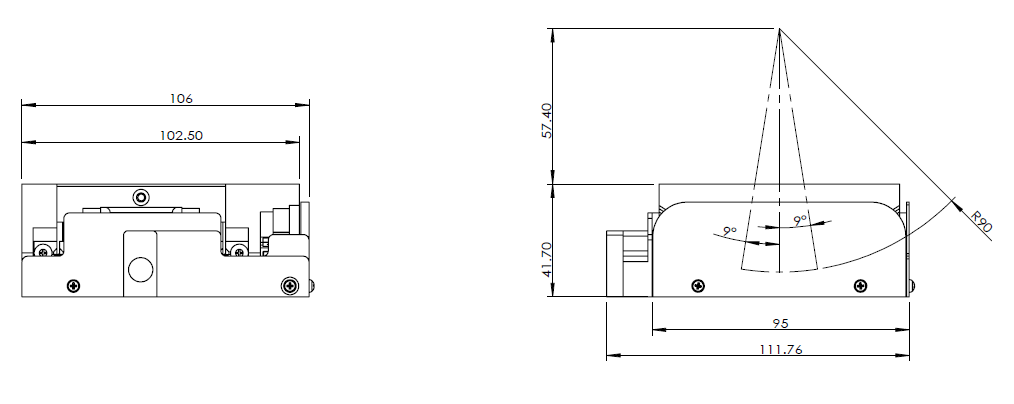

ART130-20G-090
產品配置選項
|
產品系列 |
行程（mm） |
回饋 |
|
ART130-20G |
-050 |
-AS |
|
-090 |
|
回饋選項 |
|
|
-AS |
VPP 1伏正弦模擬量輸入 |
|
-TTL50 |
TTL 50倍细分 |
