AB100/150系列

分類： 旋轉平台 > 多軸旋轉平台

產品特點

．Tilt/Yaw雙軸直驅旋轉台
．A軸（Tilt）行程110度, B軸（Yaw）行程360度連續旋轉
．無刷無齒槽伺服線性馬達，速度穩定性優越
．高精度圓光柵位置回饋
．B軸（Yaw）轉速超過1000rpm
．±3 arc sec定位精度，±1 arc sec 重複性
．AB 軸一體化高剛性設計

產品咨詢

AB100/150系列平台由110度旋轉範圍的A軸和是360度連續旋轉B軸組成的雙軸旋轉台，B軸可以獨立轉動，當A軸旋轉時B軸跟隨A軸轉動，提供100 mm和150 mm兩種檯面尺寸供客戶選擇。 AB100/150系列平台利用旋轉線性馬達直接驅動，具備非常優秀的動態性能和定位精度，±3 arc sec定位精度，±1 arc sec 重複性。A軸是Tilt方向旋轉的臥式旋轉台，採用傑出的工業化設計，具有非常好的剛性和支撐性，B軸是Yaw方向360度旋轉的輕型旋轉台，軸跳和端跳小於3um。AB100/150採用兩軸一體式設計，A軸與B軸之間正交性小10 arc sec，它們之間的軸線交點誤差小於±10 μm，機械性能非常突出。

AB100/150是5軸系統的核心部件，可以與XYZ直線平台組合成5軸系統，也可以單獨使用。典型的應用有直立刀頭加工，VPP（虛擬旋轉中心）坐標系轉換等，它主要應用在測量檢測，立體空間加工，精密裝配和焊接等需要弧秒級定位精度的雙軸旋轉台的應用場景。

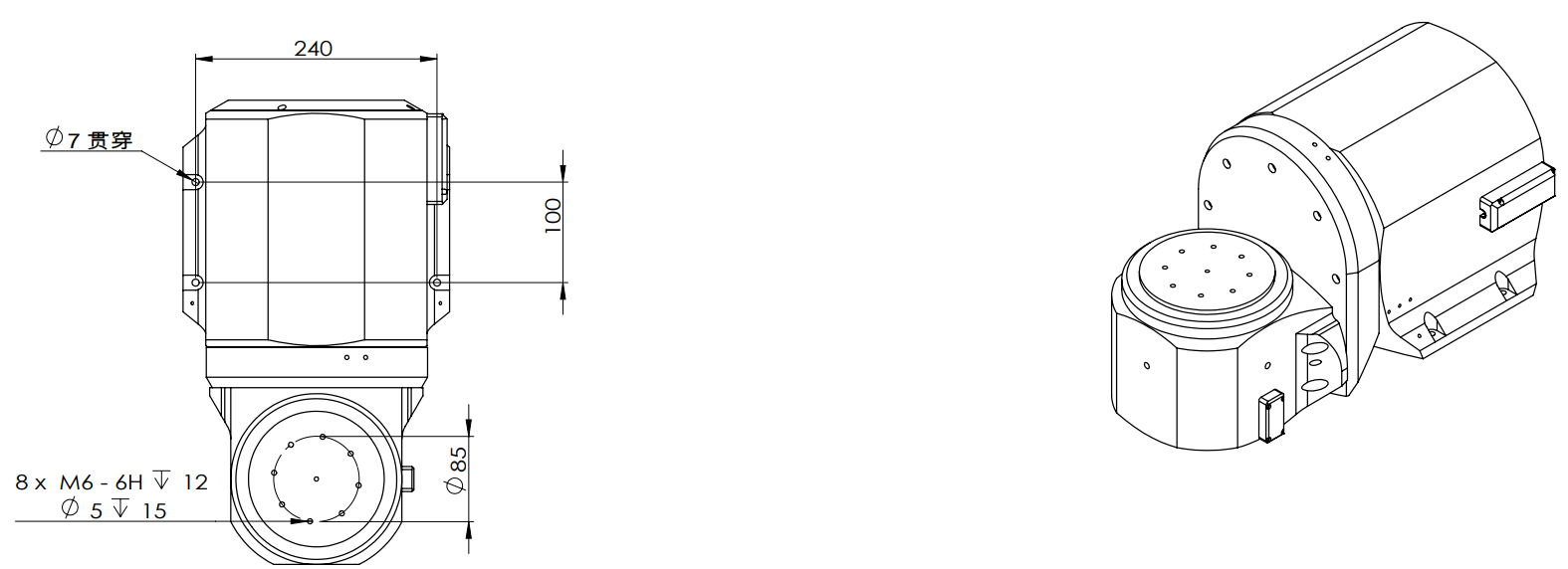

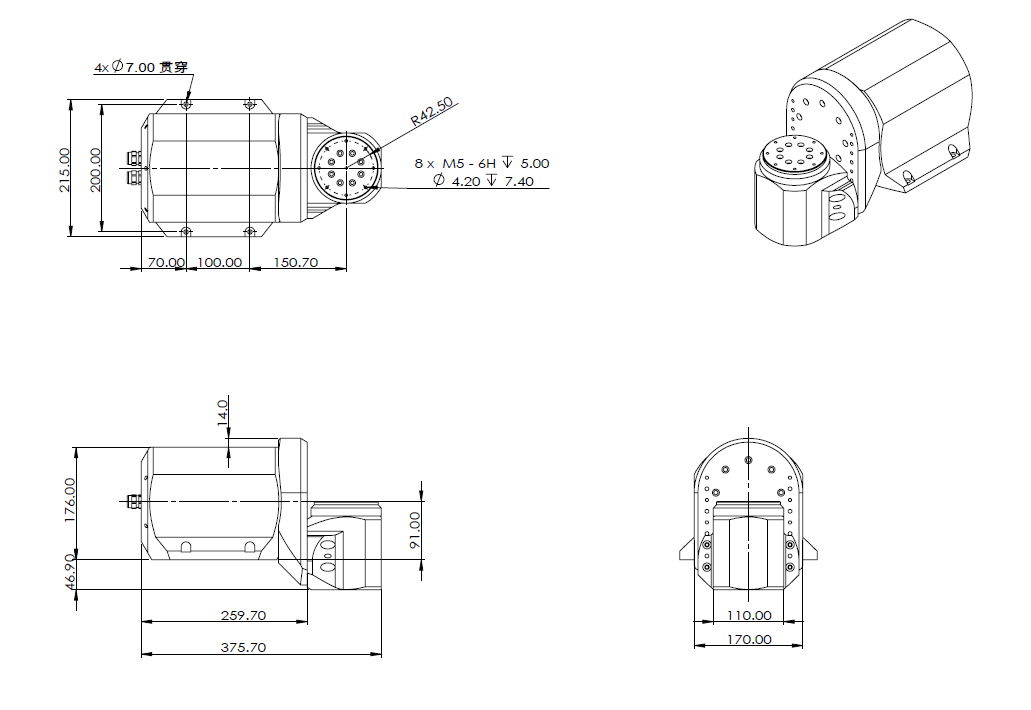

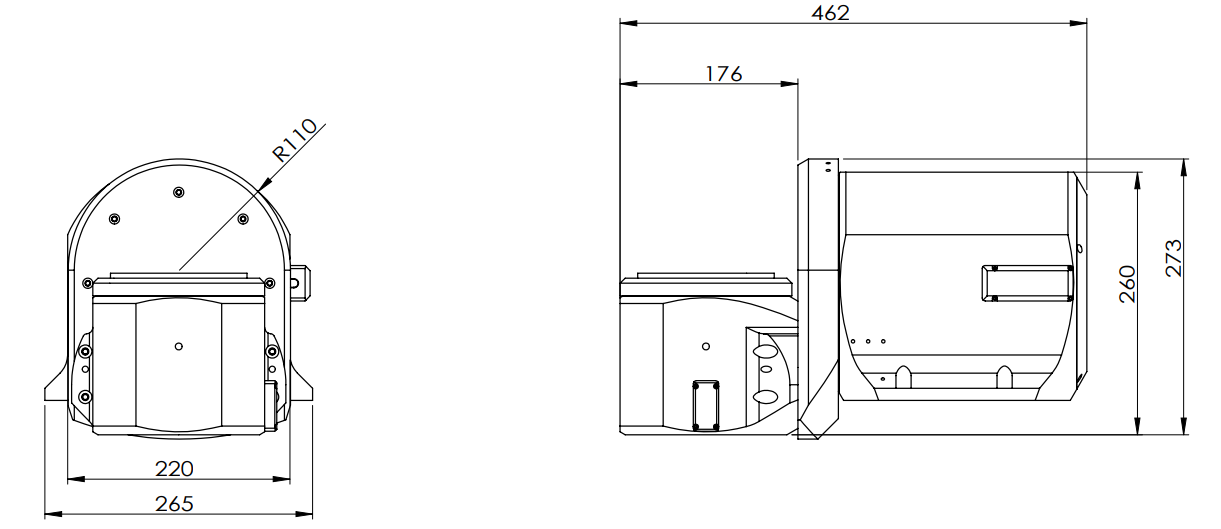

平台型號\Model	AB100		AB150
平台型號\Model	A	B	A	B
有效行程\Travel	±110°	360°	±110°	360°
轉角精度\Accuracy	±3 arc sec	±3 arc sec	±3 arc sec	±3 arc sec
重複定位精度\Bi-Repeatability	±1 arc sec	±1 arc sec	±1 arc sec	±1 arc sec
運動傾斜誤差\Tilt Error Motion	N/A	5 arcsec	N/A	5 arcsec
軸跳\Axial Error Motion1	N/A	1.5 μm	N/A	1.5 μm
端跳\Radial Error Motion1	N/A	3 μm	N/A	3 μm
兩軸正交性 \Orthogonality	10 arc-sec		10 arc-sec
兩軸交點誤差\Axis Intersection	±10 μm		±10 μm
持續扭矩\ Continuous Torque	12 N.m	0.7 N.m	12 N.m	3 N.m
峰值扭矩（持續）\Peak Torque	20 N.m	3 N.m	20 N.m	10 N.m
最高轉速\Maximum Speed2	720 °/sec	1000rpm	720 °/sec	600rpm
最大負載\Load Capacity	15 kg		25kg
旋轉台重量 \Stage Mass	25 kg		50 kg
平台材質\Material	鋁		鋁
平均無故障時間\MTBF	27,000 Hours		27,000 Hours
