ACT85LM系列

分類： 線性位移平台 > 機械直驅線性位移平台

產品特點

‧ 直驅線性馬達高精度定位平台
‧ 高性能低成本解決方案
‧ 堅固的機械結構
‧ 靈活的配置選項
‧ 行程範圍50mm到600mm
‧ 最大速度可達2000mm/s，最大加速度可達2g
‧ 可選單側或雙側電纜管理

ACT85LM系列運動平台採用直線線性馬達驅動，直驅線性馬達速度快、動態性能好、摩擦力小，易於實現精密位置控制，非常適合大行程，高速度和高精度應用。

ACT85LM系列運動平台使用高解析度光柵，電子解析度可達1nm，通過校準可使平台最低達至亞微米級重複性和定位精度。而低摩擦側密封系統保護其免受灰塵或顆粒污染，保證其長時間正常運行，延長維護週期。 ACT85LM為客戶提供電纜管理系統選項、低摩擦側密封、金屬硬殼上蓋的設計讓平台在性能卓越的前提下更簡練而具美感，使日常維護簡單易行，省時省力。

ACT85LM系列高性能機械式直線導軌運動平台是精密機械中的關鍵部件之一，它主要應用於OLED切割、PCB鑽孔，數控加工、生物技術、IC封裝設備、表面形貌測量等領域。為客戶提供一個能夠實現精密定位，高速度和大負載的精密運動平台。

ACT85LM系列平臺最小步進和動態性能測試

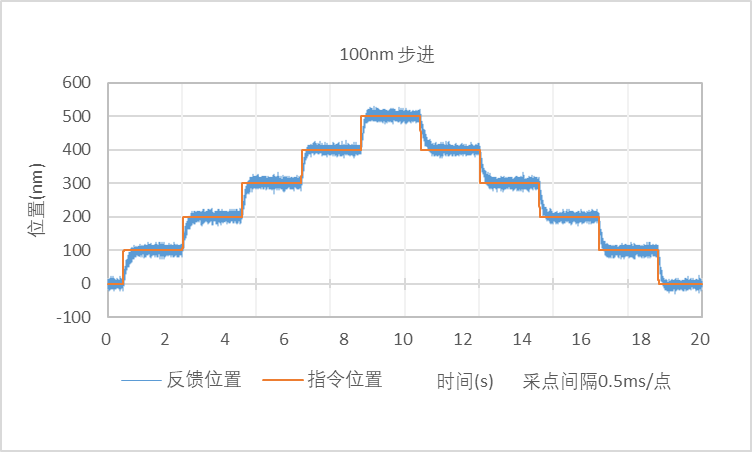

100 nm最小步進（實驗室環境）

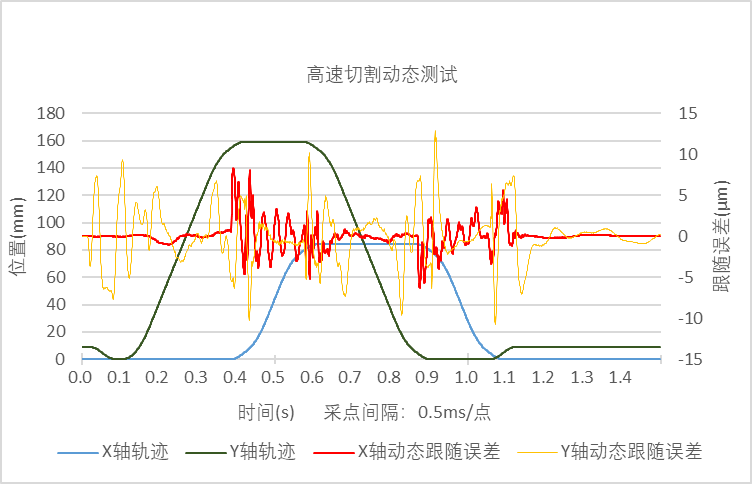

此圖型為150mmX75mm毫米的操場型圖形，其中4個拐角半徑大約4.5mm

1.2秒完成加工，動態跟隨誤差小於12μm

平台參數

平台型號\Model		ACT85-550
有效行程\Travel		550mm
定位精度\Accuracy		±2 μm
重複定位精度\Bi-Repeatability		±1 μm
平台重量\Stage Mass		25.2 kg
最大負載\Load Capacity	水平安裝	20kg
	橫向安裝	10kg
解析度\Resolution		1nm
最小步進\Minimal Incremental Step		200nm
最大速度\Maximum Speed		2m/s
最大加速度\Maximum Acceleration		2g
持續推力\Continuous Force		31N
峰值推力\Peak Force		217N
平台材質\Material		鋁
平均無故障時間\MTBF		27,000 Hours

平台型號\Model		ACT85LM-300	ACT85LM-400	ACT85LM-500	ACT85LM-600
有效行程\Travel		300mm	400mm	500mm	600mm
定位精度\Accuracy		±2 μm	±2 μm	±3 μm	±3 μm
重複定位精度\Bi-Repeatability		±1 μm	±1 μm	±1 μm	±1 μm
平台重量\Stage Mass		8 kg	9 kg	10.4 kg	11.5 kg
最大負載\Load Capacity	水平安裝	40kg
	垂直安裝	40kg
解析度\Resolution		1nm
最小步進\Minimal Incremental Step		75nm
最大速度\Maximum Speed		2m/s
最大加速度\Maximum Acceleration		2g
最大推力\Maximum Force		31N
持續推力\Continuous Force		217N
峰值推力\Peak Force		鋁
平均無故障時間\MTBF		27,000 Hours

回饋選項

-AS	VPP 1伏正弦模擬量輸入
-TTL010	0.1um解析度AQuaqB信號輸入

電纜管理選項

-CMS0	無電纜管理，僅留出線性馬達回饋介面
-CMS1	單側托線板、單拖鏈
-CMS2	雙側托線板、雙拖鏈

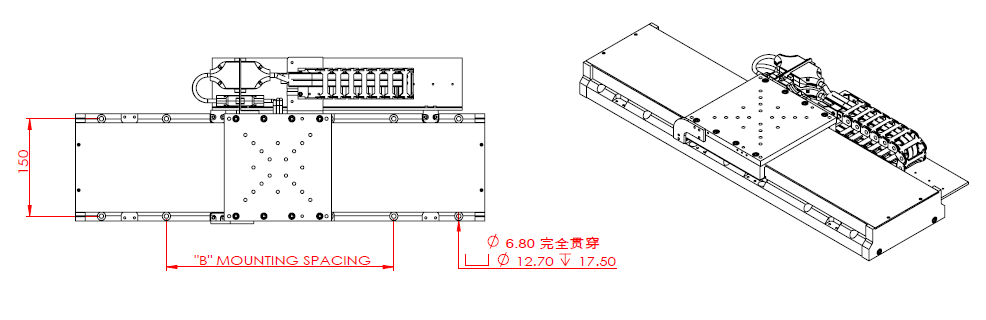

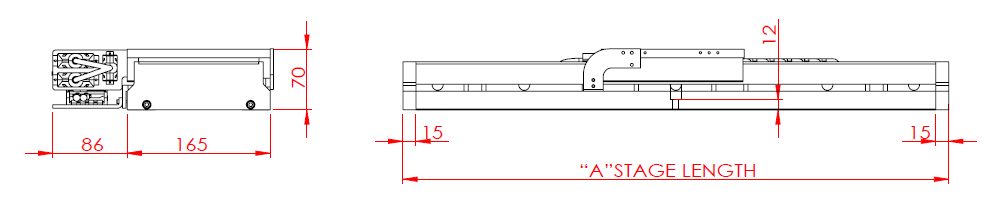

BASIC MODEL	NOMINAL TRAVEL	A	B
ACT85LM-50	50	290mm	75,150,225
ACT85LM-100	100	390mm	75,150,225,300
ACT85LM-150	150	440mm	100,200,300,400
ACT85LM-200	200	490mm	100,200,300,400
ACT85LM-300	300	590mm	100,200,300,400,500
ACT85LM-400	400	690mm	100,200,300,400,500,600
ACT85LM-500	500	790mm	100,200,300,400,500,600,700
ACT85LM-600	600	890mm	100,200,300,400,500,600,700,800
